日本山洋R、Q、PY系列驱动器为配合山洋、P2、P3、P5、P6、P8系列交流伺服电机

　Q R PY2系列容量:1***,30A,50A 所配电机:30W-1.5KW 输入电压:三相/单相 220V/230V

　Q R PY0容量:100A,150A,300A, 所配电机:4.5KW-15KW 输入电压:三相/单相 220V/230V

一、山洋伺服电机和驱动器的常规标配如下:

日本山洋伺服驱动器RS1A30AA PY0A300A主配电机如下:

　　7.5KW P60B18750RXS　 11KW P60B2211KBXS　 15KW P60B2215KBXS

日本山洋伺服驱动器RS1A1***A QS1A1***A PY0A150A主配电机如下:

　　3.5KW P60B18350HXS　4.5KW P60B18450RXS　5.5KW P60B18550RXS

　　5.5KW P60B22550MXS　7.0KW P60B22700SXS　5.5KW P10B18550MXS

日本山洋伺服驱动器RS1A10AA QS1A10AA PY0A100A主配电机如下:

　　2.0KW P60B13200HXS　3.5KW P60B18350BXS　3.5KW P10B18350BXS　4.5KW P10B18450BXS

日本山洋伺服驱动器RS1A0***A QS1A0***A PY2A050A6主配电机如下:

　　1.5KW P60B13150HXS　2.0KW P60B13200BXS　3.5KW P60B18350MXS

　　1.5KW P10B13150BXS　2.0KW P10B18200BXS　3.5KW P10B18350AXS

日本山洋伺服驱动器RS1A03AA QS1A03AA PY2A030A2主配电机如下:

　　500W P50B08050DXS　　750W P50B08075HXS　1000W P50B08100HXS

　　1000W P60B13100HXS　1500W P60B13150BXS

日本山洋伺服驱动器RS1A01AA QS1A01AA PY2A01***2主配电机如下:

　　100W P50B04010DXS　　200W P50B05020DXS　300W P50B07030DXS　 400W P50B07040HXS

二、目前交流伺服驱动器的配法为:

　　1、1***,30A,50A目前均使用R、PY2A系列的驱动器，Q系列驱动器已经很少使用

　　2、100A以上的驱动器均使用R、PY0A系列的驱动器，Q系列驱动器已经很少使用

　　3、1***,30A,50A使用PY0A的驱动器价格上不合适，而且没有现货

　　4、PY0容量50A,100A,150A,300A一般都有现货

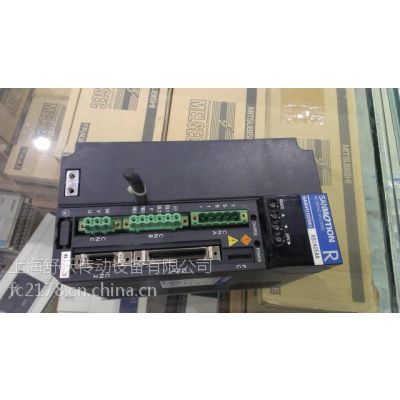

　　5、山洋R系列交流伺服驱动器目前和PY系列的驱动器，可以配合山洋P1-P6系列电机使用，是山洋伺服公司推出的驱动器，具有更高的性价比。

　切记！R和Q系列驱动器和PY系列伺服驱动器的接线有一些差异，请按照相应的接线图接线。

*****

山洋交流伺服维修部分型号列举，这部分型号市场上还有销售。

交流伺服马达P（不带刹车） W          交流伺服放大器R

P50B04010DXS1J          100W       RS1A01AA(RS1A01AAWA)

P50B05020DXS1J          200W       RS1A01AA(RS1A01AAWA)

P50B07040HXS1J          400W       RS1A01AA

P60B13100HXS1J          670W       RS1A03AA(RS1A03AAWA)

P50B08075HXS1J          750W       RS1A03AA(RS1A03AAWA)

P50B08100HXS1J          1KW        RS1A03AA(RS1A03AAWA)

P10B13100BXS1J          1KW        RS1A03AA

P60B13150BXS1J         1.3KW       RS1A03AA

P10B13150BXS1J         1.5KW       RS1A0***A(RS1A0***AWA)

P10B18200BXS1J         2KW         RS1A0***A(RS1A0***AWA)

P60B18200BXS1J         2KW         RS1A0***A(RS1A0***AWA)

P60B18350MXS1J         2.7KW       RS1A0***A(RS1A0***AWA)

交流伺服马达P（带刹车）  W      交流伺服放大器R

P50B04010DCS1J         100W       RS1A01AA(RS1A01AAWA)

P50B05020DCS1J         200W       RS1A01AA

P50B07040HCS1J         400W       RS1A01AA

P50B08075HCS1J         750W       RS1A03AA(RS1A03AAWA)

P50B08100HCS1J         1KW        RS1A03AA

P60B13100HCS1J         670W       RS1A03AA

P60B13150BCS1J        1.3KW       RS1A03AA

P60B18200BCS1J         2KW        RS1A0***A(RS1A0***AWA)

P60B18350MCS1J        2.7KW       RS1A0***A(RS1A0***AWA)

P10B13100BCS1J         1KW        RS1A03AA

P10B13150BCS1J        1.5KW       RS1A0***A(RS1A0***AWA)

P10B18200BCS1J        2KW         RS1A0***A(RS1A0***AWA)
